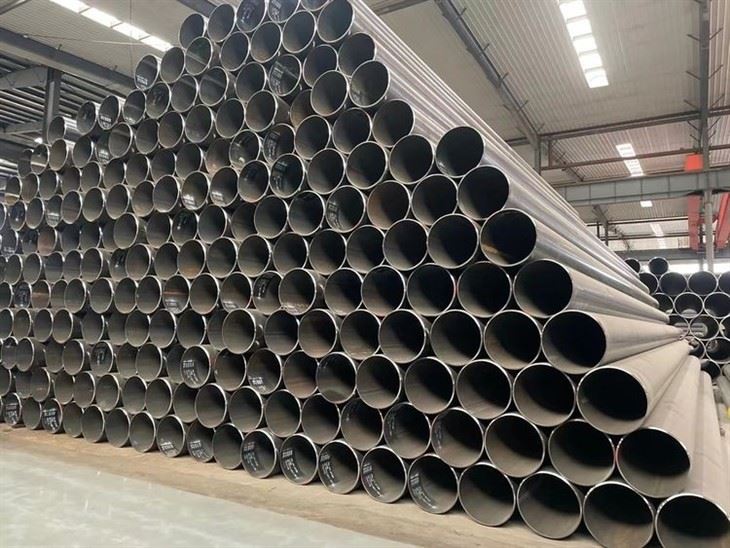

Công ty TNHH kim loại nhanh Thiên Tânlà một trong những nhà sản xuất Ống thép không hợp kim EN 10217-1 tại Trung Quốc. Sản phẩm của chúng tôi chủ yếu được xuất khẩu sang Trung Đông, Đông Nam Á, Châu Âu, New Zealand và các khu vực khác. Nếu bạn muốn tìm hiểu thêm về sản phẩm của chúng tôi, vui lòng liên hệ với chúng tôi và gửi danh sách mua hàng của bạn.

SẢN XUẤT

EN 10217-1 ỐNG THÉP SSAW

EN 10217-1 ỐNG THÉP MÌN

Giới thiệu về EN 10217-1

Phân tích lớp hoàn chỉnh

1. P: Mã định danh ứng dụng cốt lõi
Viết tắt của Áp suất, cho biết loại thép này được thiết kế để sử dụng-chịu áp lực, đặc biệt để sản xuất các ống thép hàn chịu được áp suất bên trong/bên ngoài.

2. 195: Mã định danh thuộc tính cơ học chính
Thể hiện cường độ năng suất quy định tối thiểu của loại thép này, là 195 MPa (đối với mẫu dọc khi độ dày Nhỏ hơn hoặc bằng 16mm). Đây là chỉ số cốt lõi để phân loại cường độ cấp thép; số càng cao thì cường độ năng suất càng cao (ví dụ: P235 có 235 MPa, P265 có 265 MPa).

3. TR: Mã định danh loại sản phẩm và quy trình sản xuất
Viết tắt của Tube Welded, hậu tố dành riêng cho ống thép chịu áp hàn dòng EN 10217, phân biệt trực tiếp với ống thép chịu áp liền mạch (dòng EN 10216 không có hậu tố này). Nó cũng ngụ ý khả năng tương thích với cả quy trình hàn-tần số cao (ERW) và hàn hồ quang chìm (SAW).

Quy trình sản xuất: ERW/SAW, các mối hàn phải trải qua kiểm tra UT 100%, TR2 có thể thực hiện kiểm tra điểm RT theo yêu cầu của PED.

Khả năng áp dụng: Chỉ dành cho ống -mặt cắt tròn, nhiệt độ phòng (-20 độ đến 300 độ ).

Tuân thủ: TR2 đáp ứng các yêu cầu an toàn thiết yếu của PED 2014/68/EU và có thể được cung cấp với dấu CE.

TR1đối với chất lượng không có hàm lượng nhôm được chỉ định và đặc tính va đập được chỉ định cũng như có-các yêu cầu kiểm tra không cụ thể;TR2đối với chất lượng có hàm lượng nhôm được chỉ định, đặc tính va đập được chỉ định và các yêu cầu kiểm tra cụ thể hoặc không cụ thể.

Thành phần hóa học

Thành phần hóa học (phân tích vật đúc)^atính bằng % theo khối lượng
Mác thép	C	Sĩ	Mn	P	S	Cr^b	Mo^b	Ni^b	Al_con	Củ^b	Nb^b	Ti^b	V^b	Cr+Cu+Mo+Ni^b
Mác thép	tối đa	tối đa	tối đa	tối đa	tối đa	tối đa	tối đa	phút	tối đa	tối đa	tối đa	tối đa	tối đa	tối đa
P195TR1	0.13	0.35	0.70	0.025	0.020	0.30	0.08	0.30	-	0.30	0.010	0.04	0.02	0.70
P195TR2	0.13	0.35	0.70	0.025	0.015	0.30	0.08	0.30	0.02 ^d	0.30 ^c	0.010	0.04	0.02	0.70
P235TR1	0.16	0.35	1.20	0.025	0.020	0.30	0.08	0.30	-	0.30	0.010	0.04	0.02	0.70
P235TR2	0.16	0.35	1.20	0.025	0.015	0.30	0.08	0.30	0.02 ^d	0.30 ^c	0.010	0.04	0.02	0.70
P265TR1	0.20	0.40	1.40	0.025	0.020	0.30	0.08	0.30	-	0.30	0.010	0.04	0.02	0.70
P265TR2	0.20	0.40	1.40	0.025	0.015	0.30	0.08	0.30	0.02 ^d	0.30^c	0.010	0.04	0.02	0.70
a. Các nguyên tố không được nêu trong bảng này sẽ không được cố ý thêm vào thép nếu không có sự đồng ý của người mua., ngoại trừ các phần tử có thể được thêm vào để hoàn thiện dàn diễn viên. Phải thực hiện tất cả các biện pháp thích hợp để ngăn chặn việc bổ sung các yếu tố không mong muốn từ phế liệu hoặc các vật liệu khác được sử dụng trong quá trình luyện thép, có tác động tiêu cực đến tính chất cơ học, sự lão hóa và tính phù hợp của vật liệu;
b: Đối với chất lượng TR1 và TR2 được cung cấp với sự kiểm tra không-cụ thể, nội dung của các phần tử này không cần phải được báo cáo trừ khi được cố ý thêm vào dàn diễn viên;
c: Phương án 3: Để tạo điều kiện thuận lợi cho các hoạt động tạo hình tiếp theo, phải áp dụng hàm lượng đồng tối đa đã thỏa thuận thấp hơn mức chỉ định và hàm lượng thiếc tối đa đã quy định đã thỏa thuận. Trong những trường hợp như vậy, phải cung cấp Chứng chỉ kiểm tra 3.1 cho chất lượng thép TR2 (xem Phương án 9);
d: Đối với tỷ lệ Al/N Lớn hơn hoặc bằng 2, nếu nitơ được cố định bằng niobi, titan hoặc vanadi, phải báo cáo chi tiết về chúng, yêu cầu này không áp dụng ngoại trừ khi sử dụng titan, nhà sản xuất thép phải xác minh rằng (Al+Ti/2) Lớn hơn hoặc bằng 0,020 %.

Tính chất cơ học

Mác thép	Tính chất cơ học cho chất lượng TR1
	Đặc tính kéo ở nhiệt độ phòng
	Sức mạnh năng suất cao hơn hoặc sức mạnh bằng chứng R_eHa cho độ dày của tường T phút.		Độ bền kéo R_m	Độ giãn dài Một phút. % ^{a b}
	T Nhỏ hơn hoặc bằng 16	16 ＜ T Nhỏ hơn hoặc bằng 40	MPa	theo chiều dọc	ngang
	MPa	MPa	MPa	theo chiều dọc	ngang
P195TR1	195	185	320 – 440	27	25
P235TR1	235	225	360 – 500	25	23
P265TR1	265	255	410 – 570	21	19

Mác thép	Tính chất cơ học cho chất lượng TR2
	Đặc tính kéo ở nhiệt độ phòng					Thuộc tính tác động
	Sức mạnh năng suất cao hơn hoặc sức mạnh bằng chứng R_eHa cho độ dày của tường T phút.		Độ bền kéo R_m	Độ giãn dài Một phút. % ^{a b}		Năng lượng hấp thụ trung bình tối thiểu^b KV₂ ^c J ở nhiệt độ độ
	T Nhỏ hơn hoặc bằng 16	16 ＜ T Nhỏ hơn hoặc bằng 40	MPa	theo chiều dọc	ngang	theo chiều dọc		ngang
	MPa	MPa	MPa	theo chiều dọc	ngang	0	-10	0
P195TR2	195	185	320 – 440	27	25	40	28 ^d	27
P235TR2	235	225	360 – 500	25	23	40	28 ^d	27
P265TR2	265	255	410 – 570	21	19	40	28 ^d	27
c: KV₂= giá trị va đập thu được khi sử dụng búa có bán kính 2 mm theo EN ISO 148-1.
d: Phương án 5: Ngoài thử nghiệm va đập quy định ở 0 độ, các đặc tính va đập dọc ở -10 độ phải được kiểm tra và báo cáo.

người nộp đơn và sự khoan dung của sản phẩm

01. Lĩnh vực ứng viên:

P195TR1/TR2: Vận chuyển nước/khí áp suất-thấp, đường ống công nghiệp thông thường không-quan trọng, kết nối thùng chứa nhỏ.

P235TR1/TR2:Đường ống dẫn khí đốt/sưởi ấm đô thị, đường ống dẫn hóa chất áp suất trung bình- và áp suất thấp-, vỏ bình áp suất xung quanh.

P265TR1/TR2: Vận chuyển chất lỏng áp suất-trung bình, đường ống phụ trợ cho nồi hơi công nghiệp, ống chịu áp-cho kết cấu cơ khí.

02.Sức chịu đựng:

Độ thẳng

Độ lệch so với độ thẳng của bất kỳ ống có chiều dài L nào không được vượt quá 0,0015 L. Độ lệch so với độ thẳng trên một-m chiều dài bất kỳ không được vượt quá 3 mm.

Ngoài-của-sự tròn trịa

Đối với các ống có D Nhỏ hơn hoặc bằng 406,4 mm, độ lệch-độ tròn phải được tính vào giới hạn dung sai đường kính;
Đối với các ống có đường kính D > 406,4 mm và có D/T nhỏ hơn hoặc bằng 100, độ lệch-độ tròn không được vượt quá 2 %;
Đối với các ống có tỷ lệ D/T > 100, các giá trị về độ-độ{2}}không tròn sẽ được thỏa thuận tại thời điểm tìm hiểu và đặt hàng;

Đường kính ngoài D

Đối với ống D Nhỏ hơn hoặc bằng 219,1mm, ±1 % hoặc ±0,5, tùy theo giá trị nào lớn hơn (EW và HFW)
Đối với ống có D＞219,1mm, ±0,75 % hoặc ±6, tùy theo giá trị nào lớn hơn (EW và HFW)
Đối với các ống có TẤT CẢ, ± 0,75 % hoặc ± 6, tùy theo giá trị nào lớn hơn (SSAW)

Độ dày của tường T

Đối với các ống T Nhỏ hơn hoặc bằng 5mm, ±10 % hoặc ±0,3, tùy theo giá trị nào lớn hơn (EW và HFW)
Đối với các ống 5＜T Nhỏ hơn hoặc bằng 40, ±8 % hoặc ±2, tùy theo giá trị nào lớn hơn (EW và HFW)
Đối với các ống T Nhỏ hơn hoặc bằng 10mm, ±10 % hoặc ±0,3, tùy theo giá trị nào lớn hơn (SAW)
Đối với ống 10＜T Nhỏ hơn hoặc bằng 40, ±8 % hoặc ±2, tùy theo giá trị nào lớn hơn (SAW)
